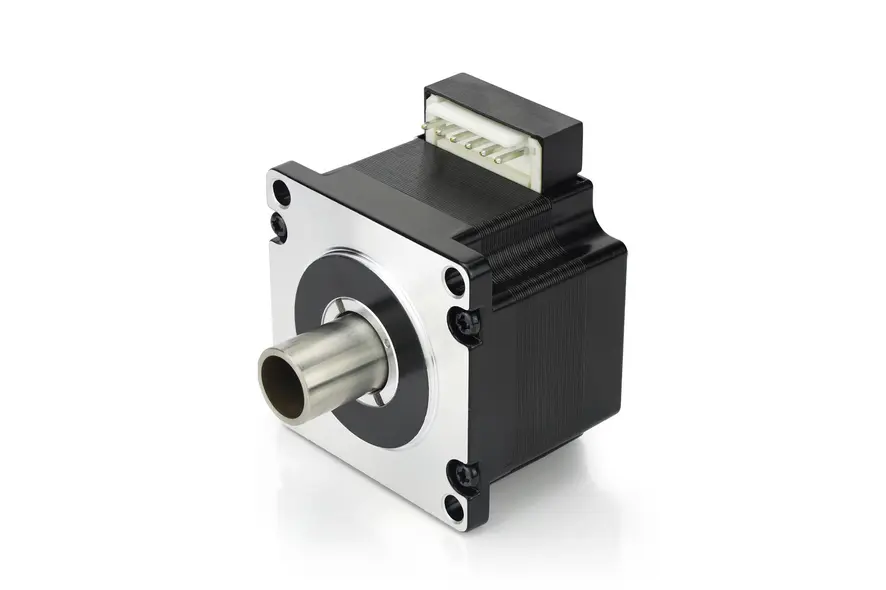

SCA5618X2804-L –  带空心轴的步进电机 – NEMA 23

Cadenas
配置
您可以对此商品进行其他配置。请单击下面的配置按钮开始。
用于 BLDC 电机和步进电机的编码器 用于 BLDC 电机和步进电机的编码器 (3)

技术数据

  • NEMA 23
  • 相电流 2.8 A
  • 转子的转动惯量 120 gcm²
  • 相电感 1.8 mH
  • 机身长度“A” 40.5 mm
  • 尺寸 56 mm
  • 保持转矩 60 Ncm
  • 相电阻 0.78 Ohm
  • 分辨率 1.8 °/步
  • 重量 0.45 kg

尺寸

力矩曲线

log/linlin/linlin/loglog/log
Created with Highcharts 9.3.3转速 [rpm]转矩 [Nm]1.002.004.001020401002004001 0002 0004 00000.200.400.600.80
Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
转矩
输出功率
转矩 [Nm]/339.70rpm
2.8A 24V


 0.575
2.8A 48V


 0.563
