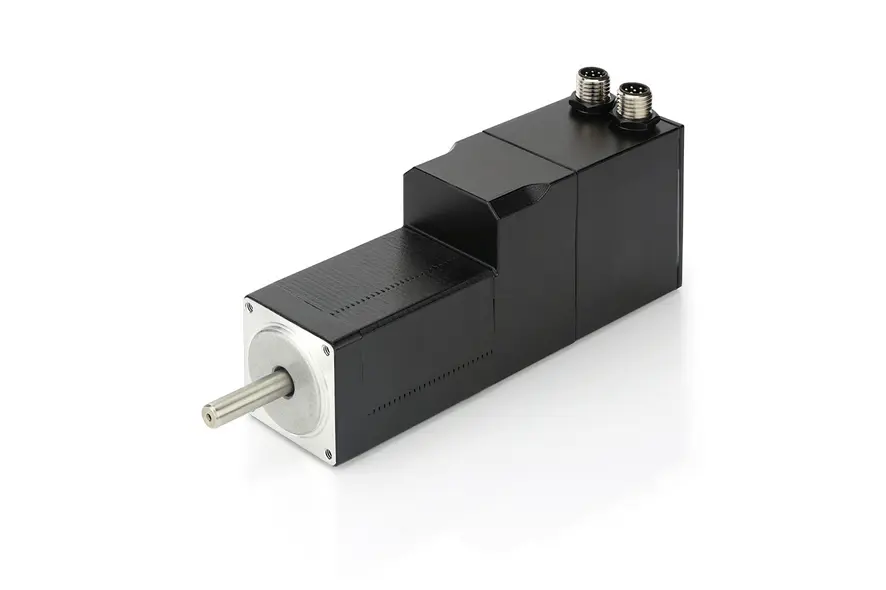

AS2818L1504-EB –  带接头的 IP65 步进电机 - NEMA 11

配置 添加到意向产品

您可以对此商品进行其他配置。请单击下面的配置按钮开始。

适用于直流无刷电机和步进电机的变速箱 (6)

轴修改 (1)

技术数据

• 尺寸 28 mm
• IP 保护 (出轴端除外) IP65
• 保持转矩 18 Ncm
• 相电感 1.9 mH
• 机身长度“A” 107.9 mm
• 带刹车
• 保持转矩 (刹车) 20 Ncm
• 编码器分辨率 4096 CPR

• NEMA 11
• 相电流 1.5 A
• 相电阻 1.9 Ohm
• 转子的转动惯量 18 gcm²
• 重量 0.34 kg
• 带编码器
• 编码器类型 增量
• 工作电压（编码器） 5 V

---

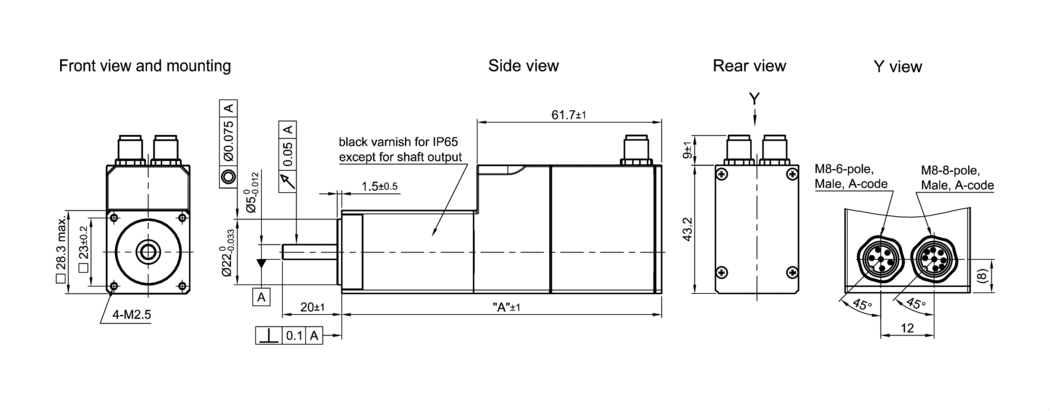

尺寸

3D 2D

请选择下载格式

正在创建中......

---

力矩曲线

下载 PDF 切换轴

轴表示: log/lin

log/linlin/linlin/loglog/log

Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.

	转矩	输出功率	转矩 [Nm]/398.50rpm
1.5A 12V			0.179
1.5A 24V			0.213
比较点

关闭

下载

CAD

• AS2818L1504-EB (stp, 6 MB)

数据表

• AS2818L1504-EB (pdf, 231 KB)

证书

• EU-DoC_AS2818
•

配件

ZK-M8-6-2M-1-AFF	M8 连接电缆
ZK-M8-8-2M-1-PUR-S	M8 连接电缆
