CPB – 插入式电机控制器

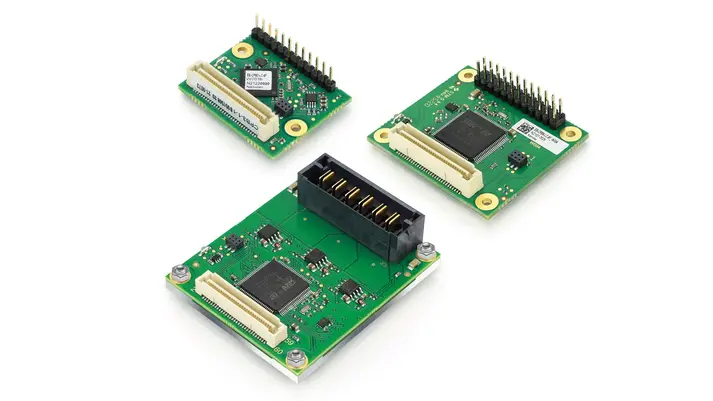

CPB: plug-in motor controller / drive from Nanotec: ✅easy integration ✅for medium & large volume orders ✅EtherCAT, CANopen, ModbusTCP/RTU ⏩ More!

CPB 系列电机控制器专为集成到客户应用和以中高批量生产的定制板中而设计。有三种型号可供选择：额定功率为 150 W 的 CPB3、额定功率为 300 W 的 CPB6 和额定功率为 750 W 的 CPB15。

这些型号的功能相同，逻辑连接器上的引脚分配也相同。因此，即使对每个轴的要求不同，也可以实现定制载板或多轴板的多个性能等级。由于现场总线、输入/输出和编码器的硬件接线在载板上提供，因此控制器易于适应个性化需求。它们支持通过霍尔传感器、增量和 SSI 编码器进行反馈。该插入式模块大大降低了空间和布线要求，在多轴应用中尤其有利。

对于系列项目，它们也可选配 PROFINET 或 EtherNet/IP。

如需获取定价或更多产品信息，请联系我们的当地销售工程师。

联系销售部门

产品

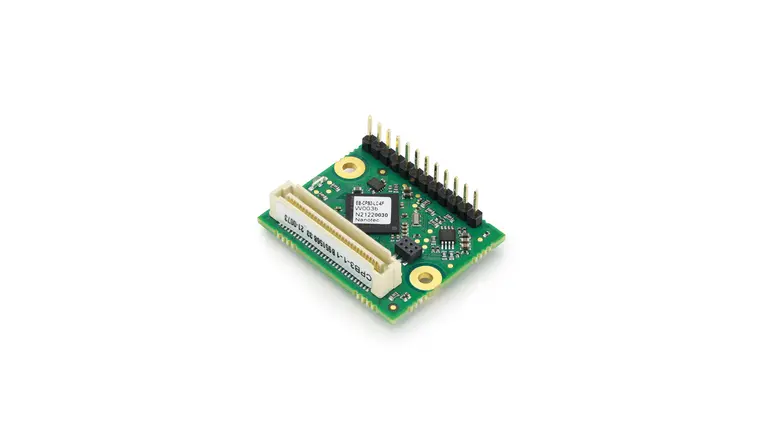

Nanotec CPB3: with a rated power of 150 W. Small plug-in motor controller / drive for brushless DC or stepper motors.

CPB3

尺寸 30x36 mm
额定电流 3A
峰值电流 9A
额定功率 150W

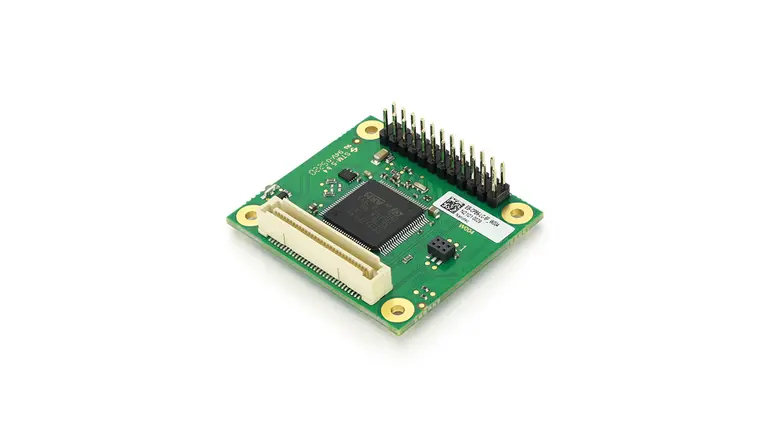

Nanotec CPB6: with a rated power of 300 W. Small plug-in motor controller / drive - for brushless DC or stepper motors.

CPB6

尺寸 40x45 mm
额定电流 6A
峰值电流 18A
额定功率 300W

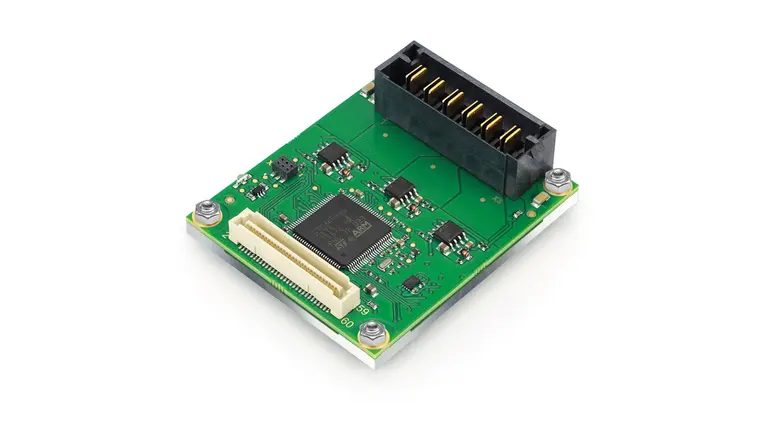

Nanotec CPB15: with a rated power of 750 W. Plug-in motor controller / drive for brushless DC or stepper motors.

CPB15

尺寸 50x60 mm
额定电流 15A
峰值电流 45A
额定功率 750W

技术数据

电机类型 工作电压 额定电流 峰值电流 现场总线 数字 I/O 模拟输入 编码器输入 刹车输出 尺寸
CPB3-1-1 步进，无刷直流 12 - 57.6 V 3 A 3 A EtherCAT 11 2 2 是 30 x 36 mm
CPB3-1-1M * 步进，无刷直流 12 - 57.6 V 3 A 3 A EtherCAT 11 2 2 是 30 x 36 mm
CPB3-1-1S * 步进，无刷直流 12 - 57.6 V 3 A 3 A EtherCAT 11 2 2 是 30 x 36 mm
CPB3-1-2 步进，无刷直流 12 - 57.6 V 3 A 3 A CANopen 11 2 2 是 30 x 36 mm
CPB3-1-4 步进，无刷直流 12 - 57.6 V 3 A 3 A Modbus TCP 11 2 2 是 30 x 36 mm
CPB3-1-5 步进，无刷直流 12 - 57.6 V 3 A 3 A Modbus RTU 11 2 2 是 30 x 36 mm
CPB3-2-1 步进，无刷直流 12 - 57.6 V 3 A 9 A EtherCAT 11 2 2 是 30 x 36 mm
CPB3-2-1M * 步进，无刷直流 12 - 57.6 V 3 A 9 A EtherCAT 11 2 2 是 30 x 36 mm
CPB3-2-1S * 步进，无刷直流 12 - 57.6 V 3 A 9 A EtherCAT 11 2 2 是 30 x 36 mm
CPB3-2-2 步进，无刷直流 12 - 57.6 V 3 A 9 A CANopen 11 2 2 是 30 x 36 mm
CPB3-2-4 步进，无刷直流 12 - 57.6 V 3 A 9 A Modbus TCP 11 2 2 是 30 x 36 mm
CPB3-2-5 步进，无刷直流 12 - 57.6 V 3 A 9 A Modbus RTU 11 2 2 是 30 x 36 mm
CPB6-1-1 步进，无刷直流 12 - 57.6 V 6 A 6 A EtherCAT 11 2 2 是 40 x 45 mm
CPB6-1-2 步进，无刷直流 12 - 57.6 V 6 A 6 A CANopen 11 2 2 是 40 x 45 mm
CPB6-1-4 步进，无刷直流 12 - 57.6 V 6 A 6 A Modbus TCP 11 2 2 是 40 x 45 mm
CPB6-1-5 步进，无刷直流 12 - 57.6 V 6 A 6 A Modbus RTU 11 2 2 是 40 x 45 mm
CPB6-2-1 步进，无刷直流 12 - 57.6 V 6 A 18 A EtherCAT 11 2 2 是 40 x 45 mm
CPB6-2-2 步进，无刷直流 12 - 57.6 V 6 A 18 A CANopen 11 2 2 是 40 x 45 mm
CPB6-2-4 步进，无刷直流 12 - 57.6 V 6 A 18 A Modbus TCP 11 2 2 是 40 x 45 mm
CPB6-2-5 步进，无刷直流 12 - 57.6 V 6 A 18 A Modbus RTU 11 2 2 是 40 x 45 mm
CPB15-1 无刷直流 12 - 57.6 V 15 A 45 A EtherCAT 11 2 2 是 50 x 60 mm
CPB15-2 无刷直流 12 - 57.6 V 15 A 45 A CANopen 11 2 2 是 50 x 60 mm
CPB15-4 无刷直流 12 - 57.6 V 15 A 45 A Modbus TCP 11 2 2 是 50 x 60 mm
CPB15-5 无刷直流 12 - 57.6 V 15 A 45 A Modbus RTU 11 2 2 是 50 x 60 mm

* CPB3-1-1M 和 CPB3-2-1M 变体用于与 4 轴控制器 CM-CPB3 联用。它们作为替代品，插入第一个插槽。CPB3-1-1S 和 CPB-2-2S 变体可用作其他插槽的替代品。

立即获取报价！

如果您对某一应用有任何疑问或想索取报价，请与我们联系！
